磁電機大都利用旋轉的飛輪與固定的線圈進行電磁感應，將機械能轉變?yōu)殡娔�。飛輪通常分為內轉子式和外轉子式兩類。飛輪磁鐵在線圈鐵心的內側旋轉稱作內轉子式飛輪；在線圈鐵心的外側旋轉稱作外轉子式飛輪。 以常用的四極外轉子式飛輪為例，飛輪的典型結構如圖 1 所示。飛輪體上固定有四塊磁鐵，相鄰磁鐵的磁場方向相反，構成四極的飛輪。飛輪體的外圓環是磁路的組成部分，因此飛輪體用導磁性能較好的低碳鋼板制成。

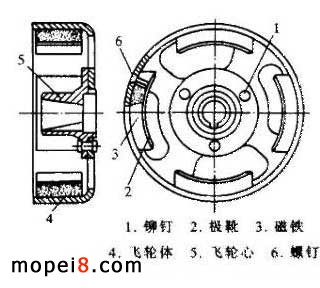

圖１：摩托車磁電機飛輪的典型結構圖

磁鐵由極靴和螺釘固定在飛輪體上。在固定時，還用環氧樹脂或其他粘接材料使磁鋼與飛輪體更好地粘接為一體。為防止磁場被螺釘短路，螺釘用不導磁的材料制作。極靴則用導磁性能較好的材料制作。

在飛輪體上還鉚接固定有飛輪心。飛輪通過飛輪心固定在軸上（通常固定在汽油機曲軸上）。飛輪心利用錐孔實現與軸的精確而牢固的配合，常用的配合錐度是 1∶5 或 1∶7.5 。飛輪心上的鍵槽用以使飛輪與軸之間保持正確的裝置位置。在裝配時，飛輪心的鍵槽應與軸的鍵槽對齊并用半圓鍵定位。飛輪心的外端開設有一段內螺紋，用以在拆卸飛輪時安裝專用工具。

一、飛輪的使用保養

1. 飛輪極靴與線圈鐵心應保持適宜的氣隙。氣隙過大會影響磁鐵與線圈的電磁感應；氣隙過小容易引起極靴與鐵心擦碰。 當采用內轉子式飛輪時，線圈鐵心的固定位置通常是可調整的，因此氣隙也是可調的。在保養中應檢查氣隙是否符合規定要求。對氣隙的要求一般在 0.3 ～ 0.5mm 左右。

 當采用外轉子式飛輪時，氣隙通常是不可調的。當飛輪極靴與線圈鐵心發生擦碰時，應針對原因排除故障，但不得修銼鐵心。

 2. 在使用保養中應盡量避免拆卸飛輪。對采用外轉子式飛輪的有觸點式磁電機，可通過飛輪體端面的開口部位檢查和調整觸點間隙或點火提前角，不必拆卸飛輪。

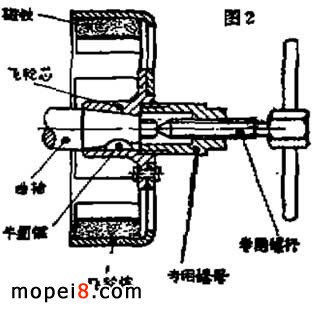

 3. 在必須拆卸飛輪時，應采用專用工具。以外轉子式飛輪為例，拆卸時，首先卸下飛輪的固定螺母，然后將專用工具的專用螺母擰在飛輪心的螺紋孔內，并使專用螺桿頂在曲軸的中心孔上（如圖2 所示），旋轉專用螺桿，增加對曲軸的作用力，即可使飛輪與曲軸順利分離。 在拆卸飛輪時，禁止敲擊飛輪，以免使磁鋼失磁。


 4. 安裝飛輪時，應使飛輪和曲軸的錐面保持清潔并正確安放半圓鍵，否則會影響飛輪與曲軸的牢固固定和準確定位。為避免損傷鍵槽，不得將半圓鍵強行壓入。

 飛輪固定螺母的緊固力矩應符合規定要求（一般要求在 50N·m 左右）。由于飛輪的轉動慣量較大，在轉速急劇變化時會產生很大的慣性力矩，因此飛輪與曲軸之間的微小松動都很容易引起飛輪錐孔或曲軸錐面嚴重?fù)p傷。

 安裝飛輪時，在錐面涂以少量潤滑脂可以防止錐面銹蝕、保持錐面精度，也便于下一次拆卸。安裝飛輪時還應防止導磁的異物吸附在磁鐵上，以免引起機械事故。

 二、飛輪的故障檢

飛輪的常見故障有飛輪嚴重偏擺、飛輪鍵槽損傷和磁鐵嚴重失磁等。

1. 飛輪嚴重偏擺

飛輪在旋轉過程中嚴重偏擺，會使極靴與鐵心間的氣隙不穩定，甚至引起兩者擦碰，影響磁電機的正常工作并容易造成機械事故。 引起飛輪嚴重偏擺的原因有：飛輪錐孔嚴重?fù)p傷、曲軸錐面嚴重?fù)p傷、飛輪心與飛輪體之間的鉚接固定出現松動、曲輛軸承嚴重磨損等。 當飛輪錐孔或曲軸錐面嚴重?fù)p傷時，通常是難以修復的，因此在使用中要特別防止飛輪的固定出現松動。當飛輪心與飛輪體間的固定有松動時，可重新鉚接固定。當曲軸軸承嚴重磨損時應及時更換

2. 飛輪鍵槽損傷

 引起飛輪鍵槽損傷的主要原因是飛輪出現松動。飛輪鍵槽損傷會影響飛輪在曲軸上的準確定位，進而影響點火系統的點火性能。 對損傷的鍵槽進行修復是困難的。在特殊情況下，當飛輪鍵槽或飛輪錐孔嚴重?fù)p傷時，可更換飛輪心。更換方法是：仿制一個飛輪心，替換原飛輪心，鉚接固定在飛輪體上。

 3. 磁鐵嚴重失磁 磁鐵在使用過程中會逐漸有所失磁，但在正常情況下，失磁的進程是很緩慢的。造成磁鐵在短期內嚴重失磁的主要原因是高溫和劇烈震動。

 磁鐵嚴重失磁會使磁電機線圈的感應電勢降低，從而影響摩托車電氣系統的正常工作。

 對因高溫、震動或反向磁場作用而失磁的磁鐵都可以用再充磁的方法使磁鐵恢復磁性。

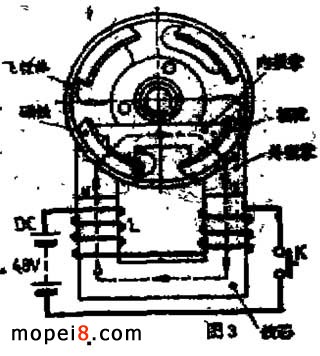

 以四極的外轉子式飛輪為例，再充磁的方法如圖3所示。


充磁機實際上是一個電磁鐵，由鐵心、線圈 L 、直流電源 DC 和按鈕開關 K 等組成。當接通按鈕開關 K 時，線圈 L 將流通較大的電流，充磁機將產生很強的磁場。

圖3 所示的充磁方法，每次可完成對兩個磁鐵的充磁。為使磁鐵達到飽和磁化，不僅要求充磁機產生很強的磁場，而且還要求鐵心與被充磁的磁鐵處于閉合的磁路中。為此在充磁時，鐵心與飛輪體之間須安放兩個外極掌，被充磁的兩個磁鐵之間須安放一個內極掌。極掌用導磁性能良好的低碳鋼制作。極掌與鐵心、飛輪體或磁鐵的極靴應接觸良好。

充磁時，接通按鈕開關 2 ～ 3 次，每次接通時間 0.5 ～ 1s ，即可完成對磁鐵的再充磁。為使磁鐵保持原來的磁場方向，充磁機的 N 極應與磁鐵的 S 極相接，充磁機的 S 極應與磁鐵的 N 極相接。當充磁的磁場方向有誤時，可改變磁場方向重新充磁。

自制簡易充磁機時，鐵心用硅鋼片疊成，截面積 50mm×50mm 。線圈 L 由左右兩繞組串聯組成，兩繞組用 Φ0.150mm 漆包線各繞 600 匝，繞向相反。 48V 的直流電源 DC 可采用蓄電池，也可通過將交流電整流后獲得。直流電源的瞬時工作電流可達 30A 。外極掌的截面積可制成 40mm×40mm ；內極掌的截面積受飛輪內腔空間的限制，一般可按 15mm×15mm 制作。

對磁鐵再充磁時所需的磁場強度，一般為磁鐵矯頑磁場強度的 3 ～ 5 倍。提高充磁機直流電源 DC 的電壓，并增加線圈 L 的線徑和匝數，可以增強充磁的磁場強度。
