一、電啟動系統的組成

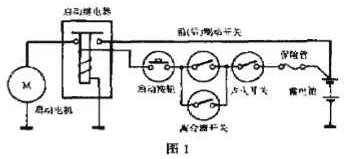

電啟動系統 如圖1所示。該系統由啟動電機、啟動繼電器、啟動開關、點火開關和蓄電池構成（還有的包括離合器開關或制動開關，視車型不同而異）。


二、工作原理

打開點火開關，握緊前后制動器手柄（或離合器手柄）再按下啟動按鈕，使繼電器接合從而將啟動電機與蓄電池接通。啟動電機中的載流導體在磁場內受電磁力作用，使轉子旋轉，通過傳動裝置帶動發動機曲軸旋轉，啟動發動機。這樣就完成了整個啟動過程。

三、故障診斷

打開點火開關，握緊制動（或離合器）手柄，啟動電機應能迅速啟動，松開啟動按鈕，啟動電機應能停止運轉。否則，說明該系統有故障。電啟動系統常見故障有蓄電池儲電不足，啟動繼電器損壞，啟動電機故障，啟動按鈕接觸不良等�，F(xiàn)針對不同情況介紹其故障診斷方法。

1. 打開點火開關，按喇叭和開轉向燈，檢查蓄電池的儲電及供電情況。如喇叭聲響不正常、燈光暗淡，說明蓄電池儲電不足，應給蓄電池充電。

2. 如蓄電池正常，在捏緊制動開關（或離合器）后，按下啟動按鈕，檢查是否從啟動繼電器傳來咔嗒聲響。如無聲音，測量此時繼電器線圈電壓（即兩細線之間的電壓），測到電壓，說明啟動繼電器故障，需更換。

3. 繼電器無聲音，且繼電器線圈無電壓，則說明是啟動按鈕故障（多為接觸不良）或是耦合器接觸不良（檢查制動開關、離合器開關、啟動按鈕及繼電器的接插件），再就是導線束內有斷線。

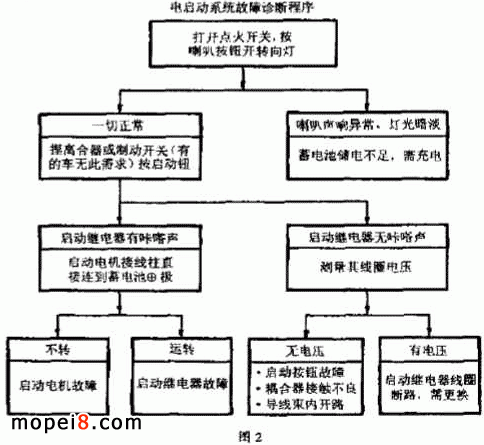

4. 按下啟動按鈕，如繼電器發出“咔嗒”聲，此時把啟動電機接線柱直接連到蓄電池正端時，檢查是否能運轉啟動電機（需要使用粗導線，因?yàn)橛写箅娏魍ㄟ^）。如能運轉，則說明繼電器有故障，或是接在繼電器上的導線斷或松。如果不運轉，則可以斷定為啟動電機有故障。此時需修理或更換啟動電機。整個維修過程可歸納為圖2 所示的框圖。
