三、磁電機的拆卸

當檢查出磁電機有故障時，就應將其拆下來作進一步仔細檢查。摩托車磁電機的拆卸順序是：（ 1 ）拆下發動機左罩；
（ 2 ）用止動器和 19 的套筒或 17×19 的開口扳手卸下磁電機飛輪螺母，見圖2 ；

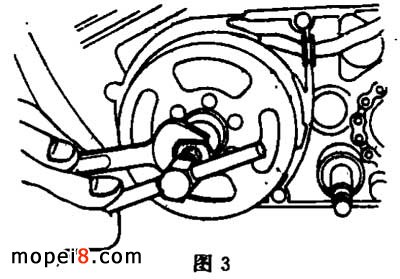

（ 3 ）用飛輪拔卸器和扳手或止動器拆下磁電機飛輪，見圖3 （飛輪拔卸器的結構尺寸可參見 《 摩托車實用經驗與制作 》 一書中有關敘述）；


（ 4 ）將定子從發動機左機體上拆下來。www.251340.com

四、磁電機的檢查

發動機無法啟動時，對磁電機應檢查如下部位：（ 1 ）黑色引出線是否對地短路，尤其是線槽的轉彎處以及導線穿過發動機左機體與左罩的對接處黑線是否有絕緣層破裂現象；（ 2 ）斷電臂（膠木）上的鉚釘是否松動；（ 3 ）電容器的焊點是否虛焊；（ 4 ）斷電器彈簧固定架的螺釘是否松動；（ 5 ）點火電源線圈引出線的焊接是否牢靠。蓄電池不充電或照明燈不亮?xí)r，應檢查磁電機的下列部位：（ 1 ）白線和黃線是否斷路或短路；（ 2 ）照明充電線圈是否燒壞；（ 3 ）線圈引出線的焊接是否牢靠。
