三、附帶有其它功能的CDI點火器

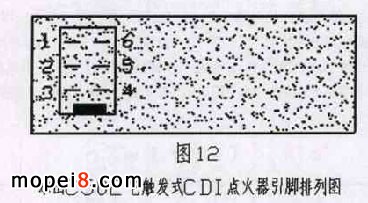

本田C50型等摩托車它觸發式CDI點火器的引腳排列圖

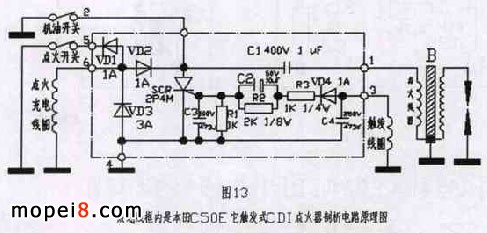

本田C50型等摩托車它觸發式CDI點火器電路原理圖

有很多CDI點火器還附帶有其它功能，如有些CDI點火器附帶有排氣控制系統；防止誤操作的保護系統（當空擋開關、側支開關、離合器開關不在正常位置時，不能啟動發動機）；機油開關保護系統（當潤滑油回路出現故障時，停止發動機的運轉）。圖12是本田C50型等摩托車它觸發式CDI點火器的引腳排列圖，圖13是其CDI點火器電路原理圖。從電路圖我們可以看出，當潤滑油因油壓過低時，機油開關將閉合，使點火充電線圈輸出短路，CDI點火器將停止工作。從圖13的電路圖可以看出該點火器電路的工作原理與別的它觸發CDI沒有什么區別，而且從圖12還可以看出其引腳排列也一樣，所以說這種點火器可以與其它CDI點火器互換，當然互換后將失去附帶的功能。
